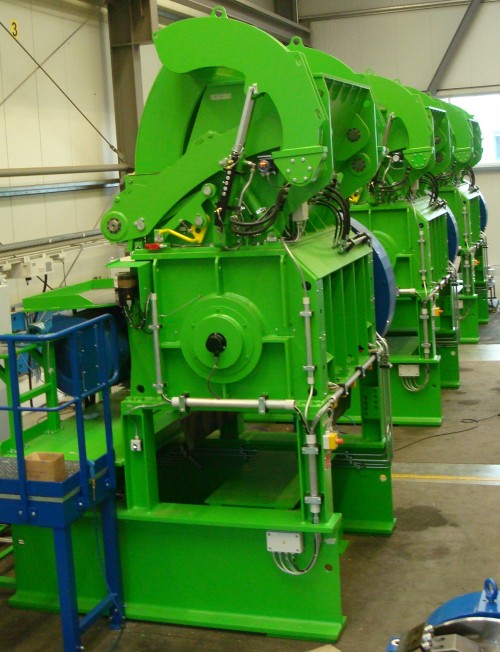

Granulator UG

Tocatorul Universal - Granulator UG, opereaza conform principiului ghilotina de forfecare. Este necesar un proces de pre-maruntire pentru volume mari sau material voluminos. Materialul de prelucrat, se alimenteaza la rotorul de taiere prin intermediul unei palnii de alimentare/intrare. Materialul este taiat intre lame. Materialul taiat trece printr-o sita de granulare, in momentul in care atinge dimensiunea necesara. Sita este situata sub rotor, deasupra sistemului de evacuare/descarcare.

Tocatorul Universal - Granulator UG este un utilaj robust proiectat pentru capacitati mari si granulatii diferite.

Dimensiunile orificiilor sitelor determina marimea fractiei de iesire si influenteaza parformantele cantitative.

Blocurile de taiere sunt montate pe un rotor(rotor cu lame/cutite) intr-o carcasa corespunzatoare unde se afla montate si contracutitele(stator) - distanta dintre lame/cutite este ajustabila/reglabila.

Aceasta configuratie faciliteaza procesarea optima foliilor foarte fine/subtiri, precum si a materialelor compozite(mai dure).

DATE TEHNICE

Material intrare: material pre-tocat, sortat/uscat(in vederea producerii de material RDF)

Densitate: aprox. 300 - 350 kg/m3

Umiditate: < 20 %

Dimensiuni max.: 200 mm x 200 mm

Masina, poate procesa inclusiv bucati metalice(metal necalit), bare de fier masiv, cu o sectiune transversala de cca. 25 mm x 25 mm, sau componente metalice cu o grosime de maximum 3 mm, si o lungime de 200 mm. Acest lucru este comparabil cu o suprafata de taiere de pana la 625 mm².

Piesele mai mari, nu sunt conforme cu utilizarea destinata, si pot provoca daune ale sistemului de taiere.

Capacitate:10 t/h - 12 t/h(material pre-tocat la 200 mm x 200 mm)

Aceasta valoare, se bazeaza pe eficienta de alimentare a masinii, conditiile bun, inspectia si intretinerea corespunzatoare in timp a masinii si a sculelor taietoare. Valoarea depinde foarte mult de tipul si calitatea materialului de intrare, de exemplu, continutul de umiditate si minerale si continutul de metale, amestecul materialului introdus mentionat mai sus si modul de functionare a masinii.

Material iesire: material granulat fractie < 30mm, 90%

SPECIFICATII TEHNICE UG 1600 R

Lungime spatiu taiere: 1.600 mm

Numar cutite Rotor: 40

Numar cutite Stator: 8

Motor principal

Putere nominala: 250 kW

Viteza nominala: 1.500 rot/min.

Frecventa: 50 Hz

Tensiune: 400 V

Clasa protectie: IP 55 Curele de transmisie

Dimensiuni orificii sita: 35 mm

Deplasabila, inclusiv panou hidraulic

Sistem descarcare: banda transportoare

Ungere: sistem centralizat

AVANTAJE:

"¢ bloc de lame reglabil pentru performante de taiere continue

"¢ inlocuire rapida si usoara a lamelor

"¢ bloc de lame extrem de rezistent la uzura, fabricat din otel de calitate calit la temperaturi inalte

"¢ fiecare lama poate fi flolsita de 4 ori

"¢ site extrem de rezistente fabricate din hardox cu dimensiuni variabile ale orificiilor de la 12 mm la 110 mm, cu inlocuire usoara si rapida(scurteaza opririle in timp)

"¢ acces facil la operatiunile de intretinere ale rotorului si sitelor

"¢ sisteme performante mecanice si electrice/electronice de siguranta

"¢ sistem de actionare eficient energetic
